Контактори: видове, оразмеряване и избор за индустриални приложения

Грешно избран контактор рядко се проваля веднага. Работи седмици, понякога месеци, преди контактите да заварят или да прегорят, обикновено точно когато машината е под пълно натоварване. Причината почти винаги е една и съща: контакторът е избран по номинален ток, без да се вземе предвид какъв точно товар превключва.

Контакторът е електромагнитен превключвател, който позволява дистанционно включване и изключване на силови вериги, най-често електродвигатели, осветление или кондензаторни батерии. За разлика от обикновен ключ, контакторът се управлява от бобина с ниско напрежение и превключва много по-висок ток в основната верига. GT Supply внася контактори от няколко водещи марки и това ръководство обяснява какво точно определя правилния избор.

Какво е контактор и как работи

Контакторът се състои от бобина, подвижна котва и комплект контакти. Когато бобината се захрани, магнитното поле придърпва котвата и затваря основните контакти, свързвайки товара към захранването. При прекъсване на захранването на бобината пружина връща контактите в отворено положение. Това е разликата спрямо обикновено реле: контакторът е проектиран да превключва много по-високи токове и обикновено разполага с дъгогасителна камера, която потушава волтовата дъга при прекъсване на индуктивен товар.

Основни и спомагателни контакти

Основните контакти пренасят силовия ток към товара. Спомагателните контакти (обикновено с малка токова стойност) служат за сигнализация, блокировки и логика на управлението, например индикация за състояние на контактора към PLC, или взаимно блокиране между два контактора, за да не се включат едновременно в реверсивна схема.

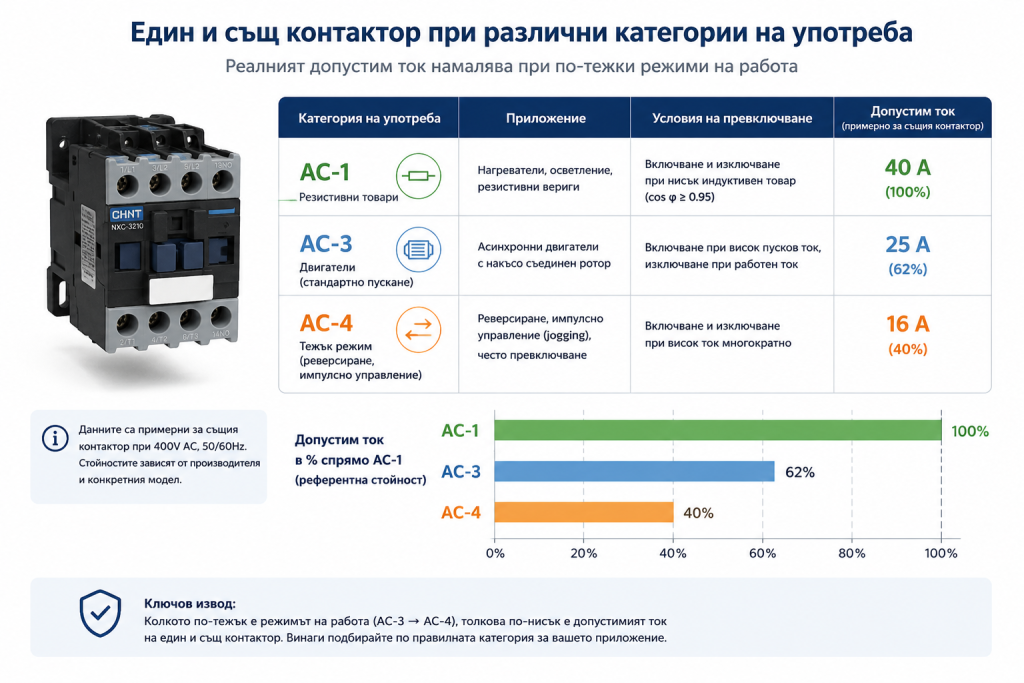

Категории на употреба (AC-1, AC-3, AC-4)

Тук се крие най-честата грешка при избор. Стандартът IEC 60947-4-1 дефинира категории на употреба, които определят реалния капацитет на контактора според типа товар:

• AC-1 е за резистивни или слабо индуктивни товари с фактор на мощността над 0,95, например нагреватели. Контакторът тук издържа пълния си номинален ток.
• AC-3 е категорията за стандартно пускане на асинхронни двигатели с накъсо съединен ротор: контакторът затваря при висок пусков ток (обикновено 5 до 7 пъти номиналния), но отваря само при нормален работен ток. Това е най-често срещаната категория за помпи, вентилатори и конвейери.
• AC-4 покрива реверсиране, импулсно управление (jogging) и честo превключване, при което контакторът трябва да прави И прекъсва при висок ток многократно. Това е най-тежкият режим и изисква значително по-нисък номинален ток за същия физически размер контактор спрямо AC-3.

Контактор, оразмерен по AC-1 стойността от табелката, може да е сериозно недостатъчен при реална употреба в AC-3 или AC-4 режим на същия обект. Токът, изписан на кутията, не е универсален, а зависи от категорията.

Видове контактори

Силови контактори за директно пускане на двигатели

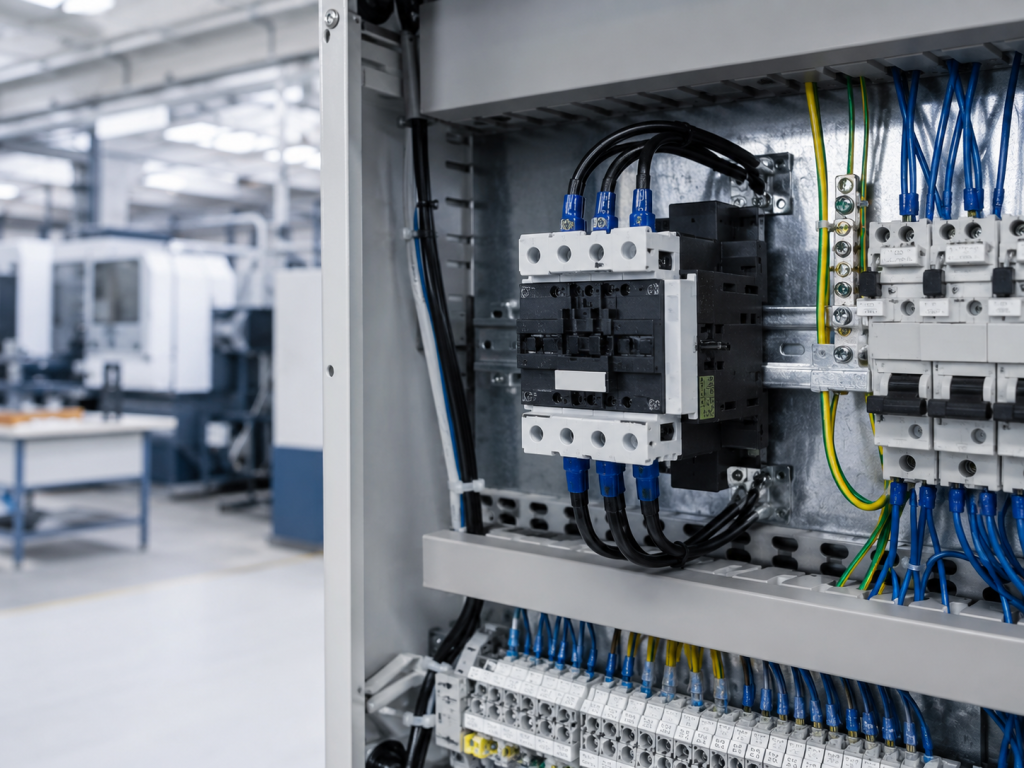

Стандартните силови контактори превключват трифазно захранване директно към клемите на двигателя. Използват се самостоятелно при по-малки двигатели или в комбинация с термична защита и предпазители при по-големи мощности.

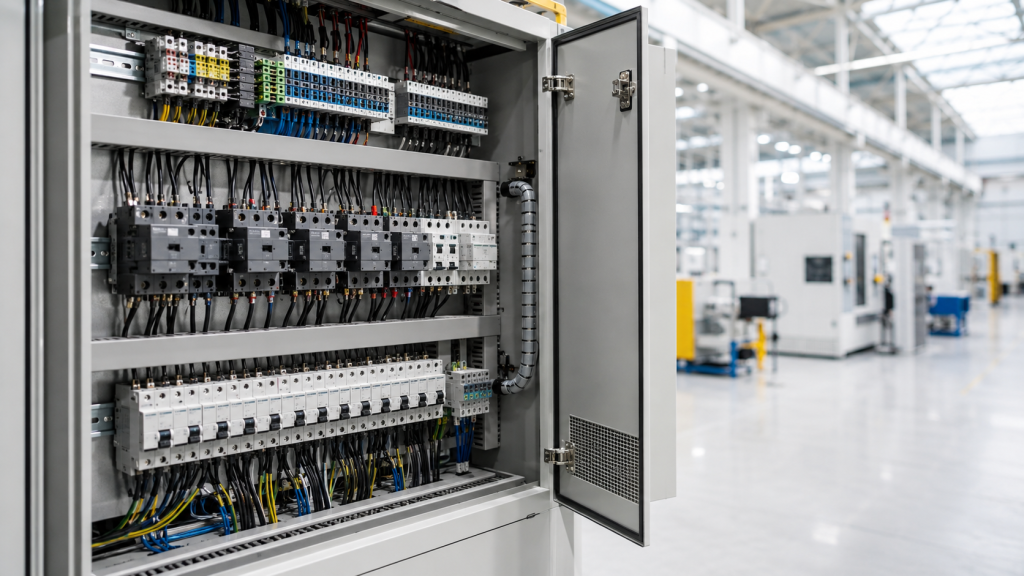

Модулни контактори

Модулните контактори са компактни, монтират се на DIN шина в разпределително табло и обикновено покриват по-ниски токове. Използват се предимно за управление на осветление, вентилация и разпределителни вериги, а не за директно пускане на тежко натоварени двигатели.

Бобина 220V/230V срещу захранващо напрежение 400V

Тук често възниква объркване. Напрежението на бобината (управляващата верига, най-често 24V, 230V или 400V) е напълно отделен параметър от напрежението на силовата верига, която контакторът превключва. Контактор със силова част за 400V трифазно захранване може да има бобина на 230V, захранена от отделна еднофазна управляваща верига. При поръчка и при подмяна на контактор е важно да се провери и двете напрежения, не само едното.

Как да изберете правилния контактор

• Номинален ток по правилната категория на употреба. За двигатели това означава AC-3 или AC-4 стойността, не AC-1.
• Напрежение на бобината, съобразено с наличната управляваща верига в таблото.
• Брой и тип на спомагателните контакти, нужни за сигнализация и блокировки.
• Механичен и електрически живот. При чести цикли на превключване (например AC-4 приложения) животът на контактора намалява значително спрямо каталожната стойност за AC-1.
• Нужда от модул за защита на бобината при индуктивни товари с висока честота на превключване, за да се ограничи износването на управляващата електроника.

Контактор срещу мек стартер срещу честотен регулатор

Контакторът превключва товара включено/изключено, без сам по себе си да предпазва двигателя от претоварване. Затова в практиката почти винаги се комбинира с термична защита или моторен предпазител, за да се получи пълноценна защита. За разлика от честотния регулатор, който плавно контролира скоростта през целия работен цикъл, контакторът просто прекъсва или затваря веригата. Мекият стартер стои по средата: ограничава пусковия ток, но не регулира скоростта след разгонване.

Контактори по марка

Типични приложения

Пускане на електродвигатели директно от мрежата, самостоятелно при малки мощности или в комбинация с термична защита при по-големи.

Управление на осветителни вериги в производствени халета и търговски обекти, обикновено с модулни контактори.

Кондензаторни батерии за компенсация на реактивна мощност, където контакторите трябва да издържат високите инрудж токове при зареждане на кондензаторите.

Реверсивни и блокирани схеми, при които два контактора работят във взаимна блокировка за смяна на посоката на въртене на двигателя.

Защо GT Supply за контактори

GT Supply предлага контактори от няколко водещи марки, което позволява директна замяна дори когато оригиналният модел вече не се произвежда. При запитване за подмяна на съществуващ контактор първата стъпка е сверяване на категорията на употреба и напрежението на бобината от старата единица, а не само на изписания ток.

При нов проект помагаме с избора между силов и модулен контактор според реалния товар, а не само според мощността, посочена в проектната документация. Логистиката е организирана за директни доставки от европейски склад.

Как да поръчате?

Поръчката на контактори от GT Supply е максимално улеснена:

1. Изпратете ни каталожния номер на стария контактор или параметрите на товара (ток, напрежение на бобината, категория на употреба).
2. Изпратете ни запитване по имейл или чрез формата за контакт.
3. Получете оферта с цена и срок на доставка.
4. Потвърдете поръчката и очаквайте доставка до вашия адрес.

Имате нужда от контактор за вашето табло или машина? Изпратете запитване за цена

Често задавани въпроси

Каква е разликата между AC-1 и AC-3 номинален ток на контактора?

AC-1 е стойността за резистивни товари като нагреватели, при които контакторът издържа пълния си номинален ток. AC-3 е стойността за стандартно пускане на двигатели и обикновено е значително по-ниска от AC-1 за същия физически размер контактор, заради високия пусков ток при затваряне.

Може ли контакторът сам да предпазва двигателя от претоварване?

Не. Контакторът само превключва веригата. За защита от претоварване е нужна отделна термична защита или моторен предпазител, свързан последователно с контактора.

Какво означава „модулен контактор“?

Компактен контактор за монтаж на DIN шина, предназначен предимно за осветителни и разпределителни вериги с по-нисък ток, за разлика от силовите контактори за директно пускане на двигатели.

Напрежението на бобината трябва ли да съвпада с напрежението на товара?

Не задължително. Бобината (управляващата верига) и силовата част (товарът) могат да работят на различни напрежения. Двете трябва да се проверят и поръчат отделно.

Мога ли да получа аналог за контактор, спрян от производство?

В повечето случаи да. Търсим директен функционален аналог по категория на употреба, ток и напрежение на бобината, вместо клиентът да остане без решение.

Какъв е срокът за доставка на контактори от GT Supply?

Зависи от марката и модела. Стандартните серии от наличните марки обикновено се доставят по-бързо благодарение на директния внос от европейски склад.

Предлагате ли контактори за реверсивни схеми?

Да, включително механично блокирани комплекти от два контактора за реверсивно управление на двигатели.
